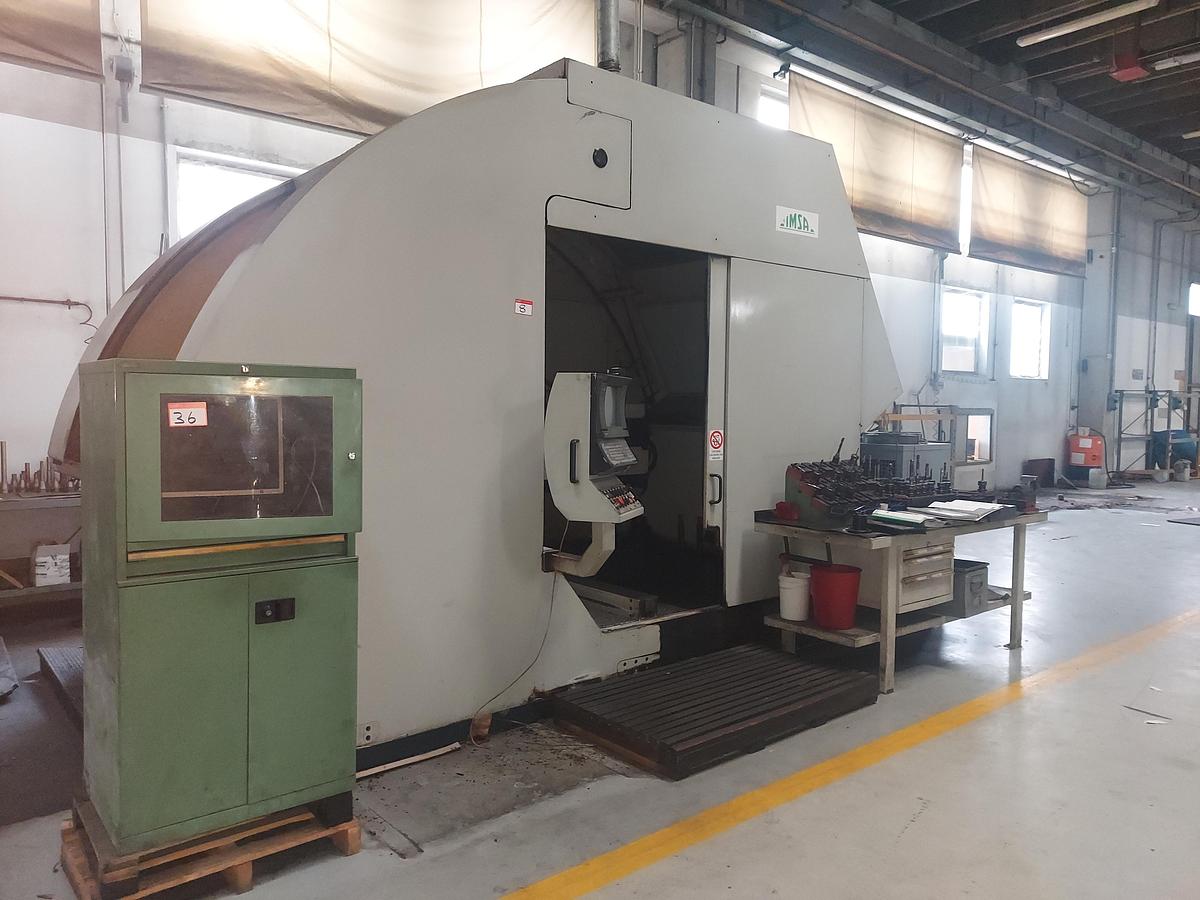

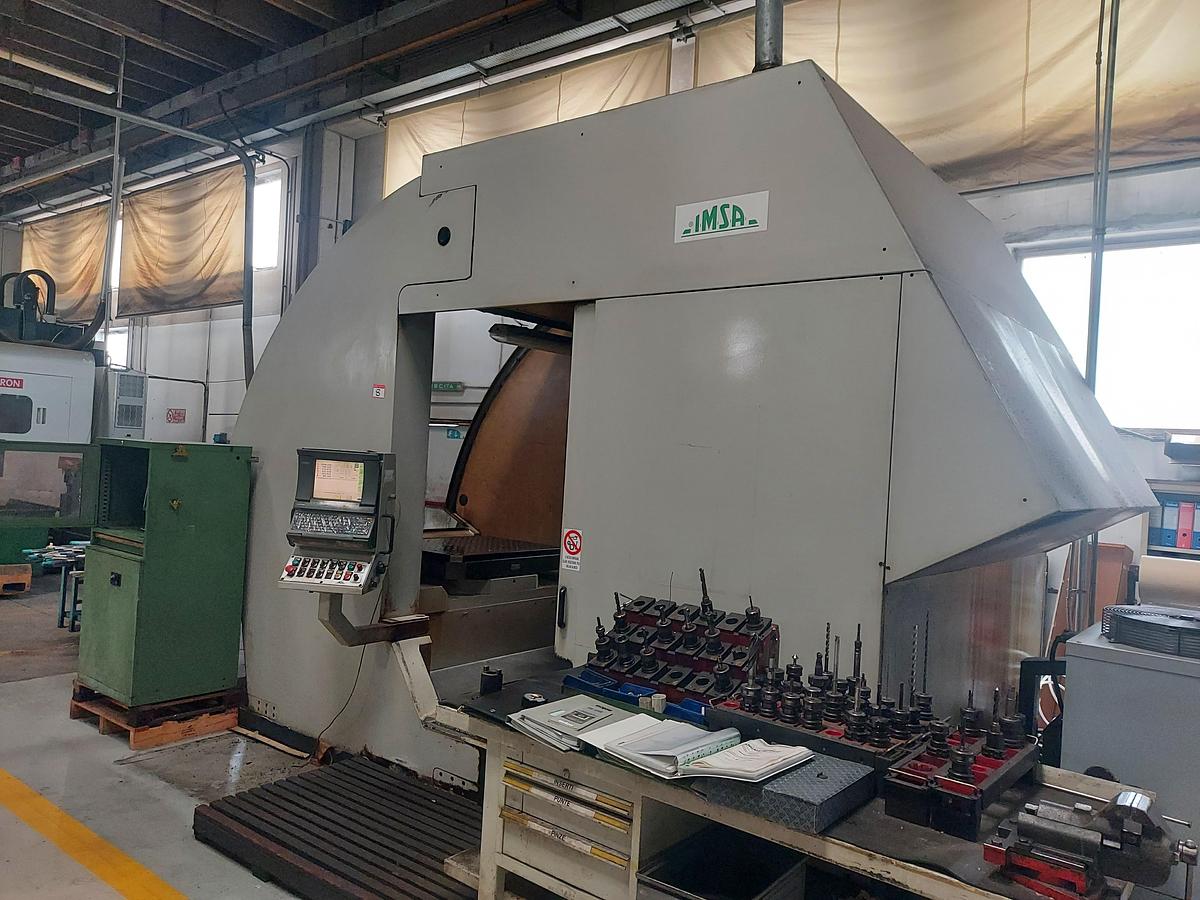

IMSA MF 1000 BB

CAMPO DI LAVORO

Longitudinale (X) 1250 mm

Verticale (Y) 1000 mm

Trasversale (Z) asse filettatura 380 mm

Profondità di foratura (V) 1000 mm

Inclinazione Testa di foratura ( C) +/-20 °

Rotazione Tavola (B) 360.000x0,001 °

Avvicinamento pezzo (W) 500 mm

Sistema di misura righe ottiche

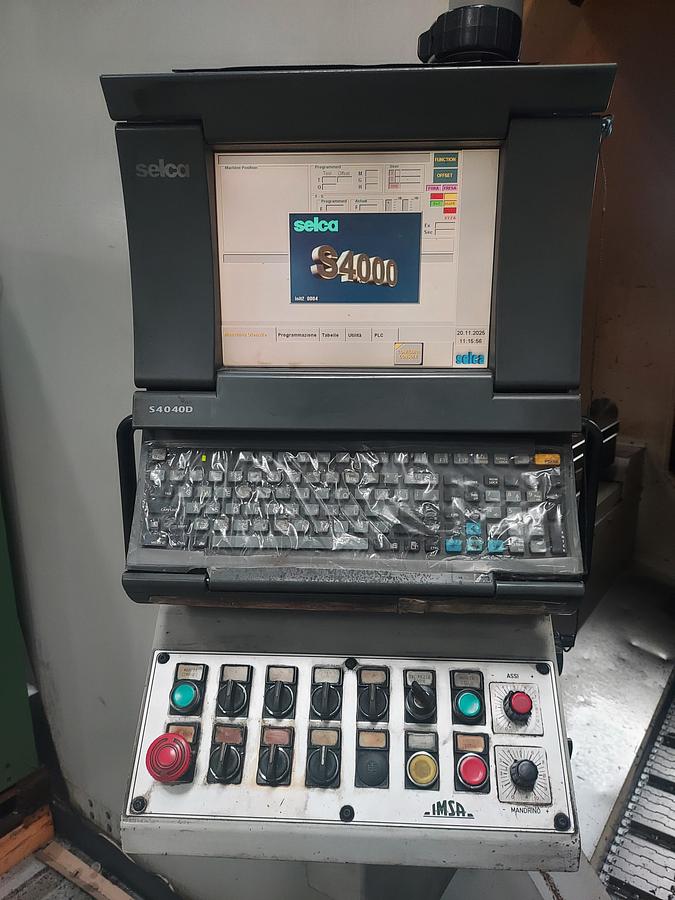

CNC SELCA 4040

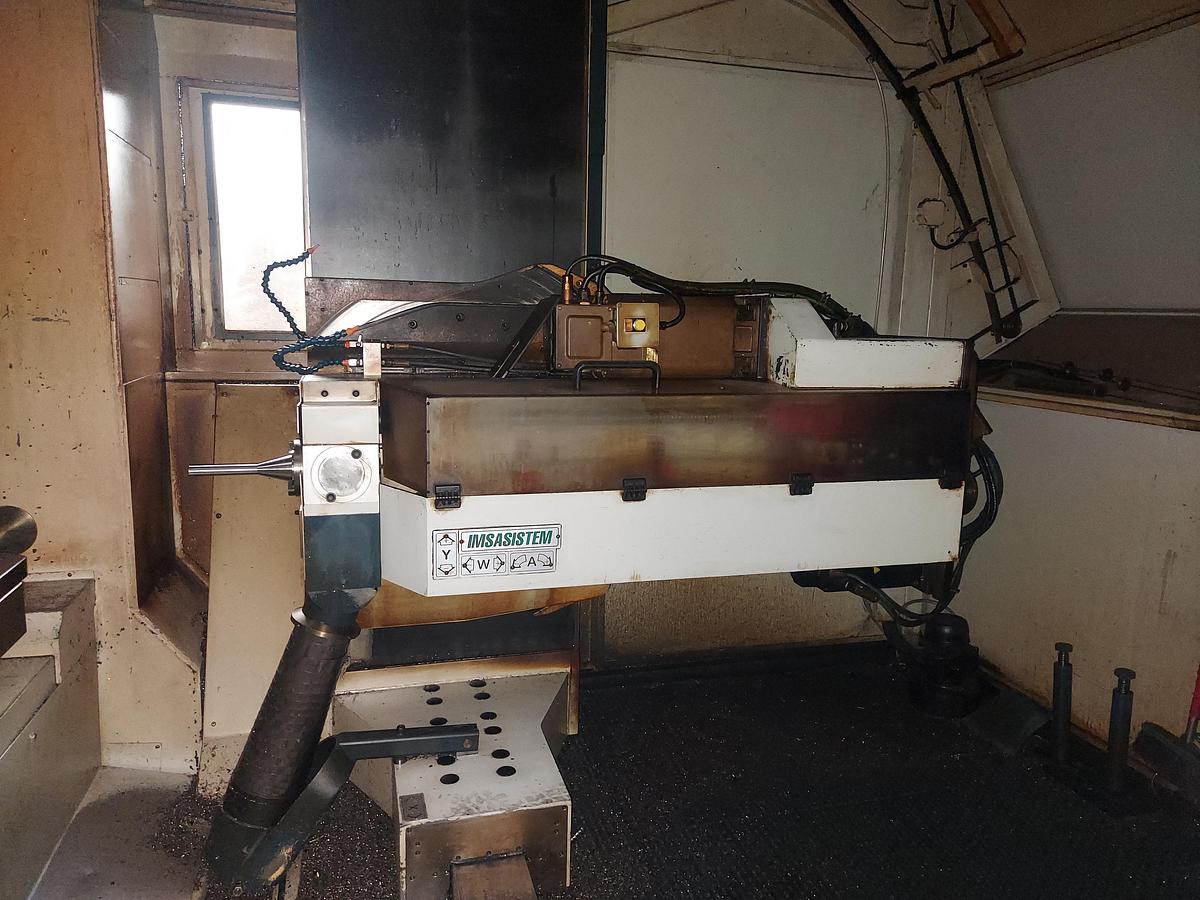

UNITA' DI FORATURA

Diametro min-max dal pieno 5-40 mm

Potenza mandrino 10 Kw

Velocità rotazione 4.200 Rpm

Tipo foratura gundrill

Inclinazione Testa di foratura ( C) 40 (+/-20) °

AVANZAMENTI

Rapido X 10 m/min

Rapido Y 10 m/min

Rapido Z 10 m/min

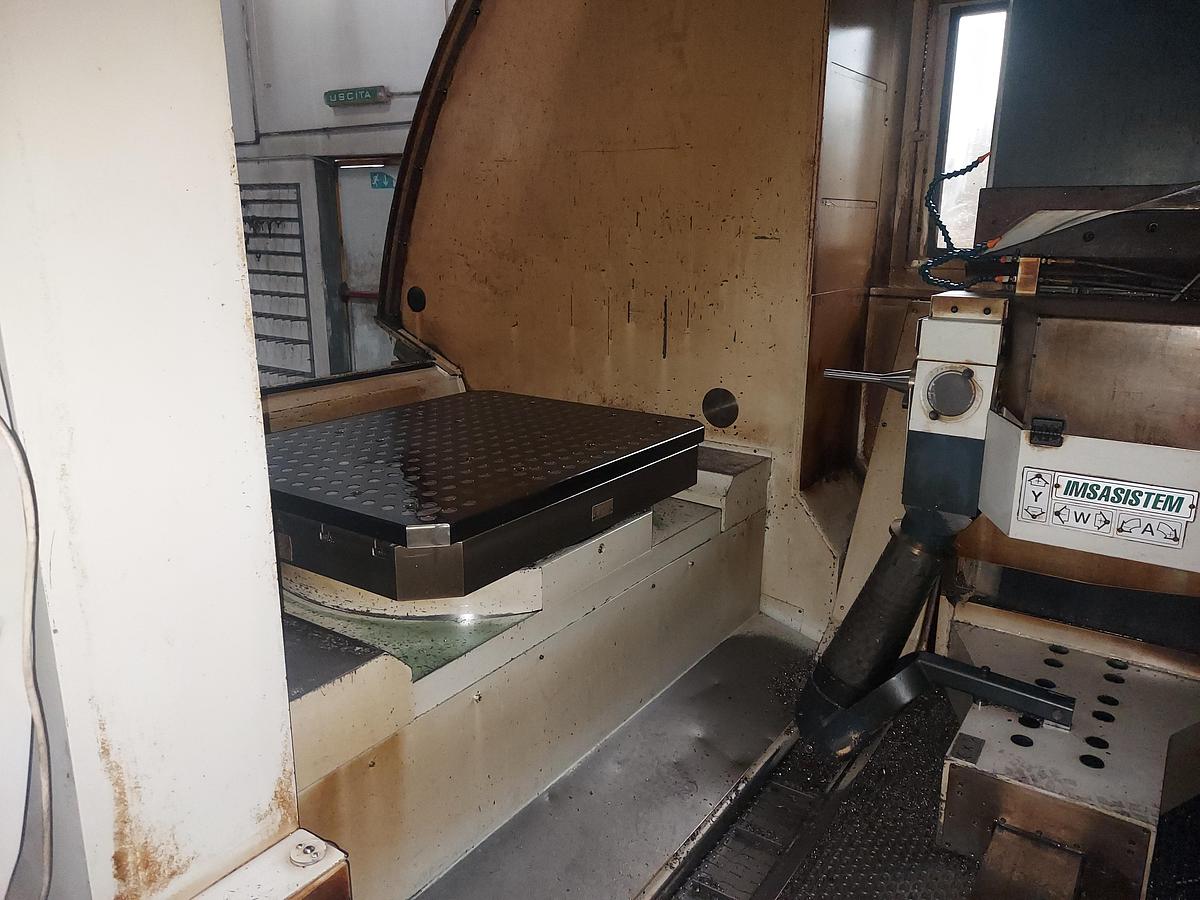

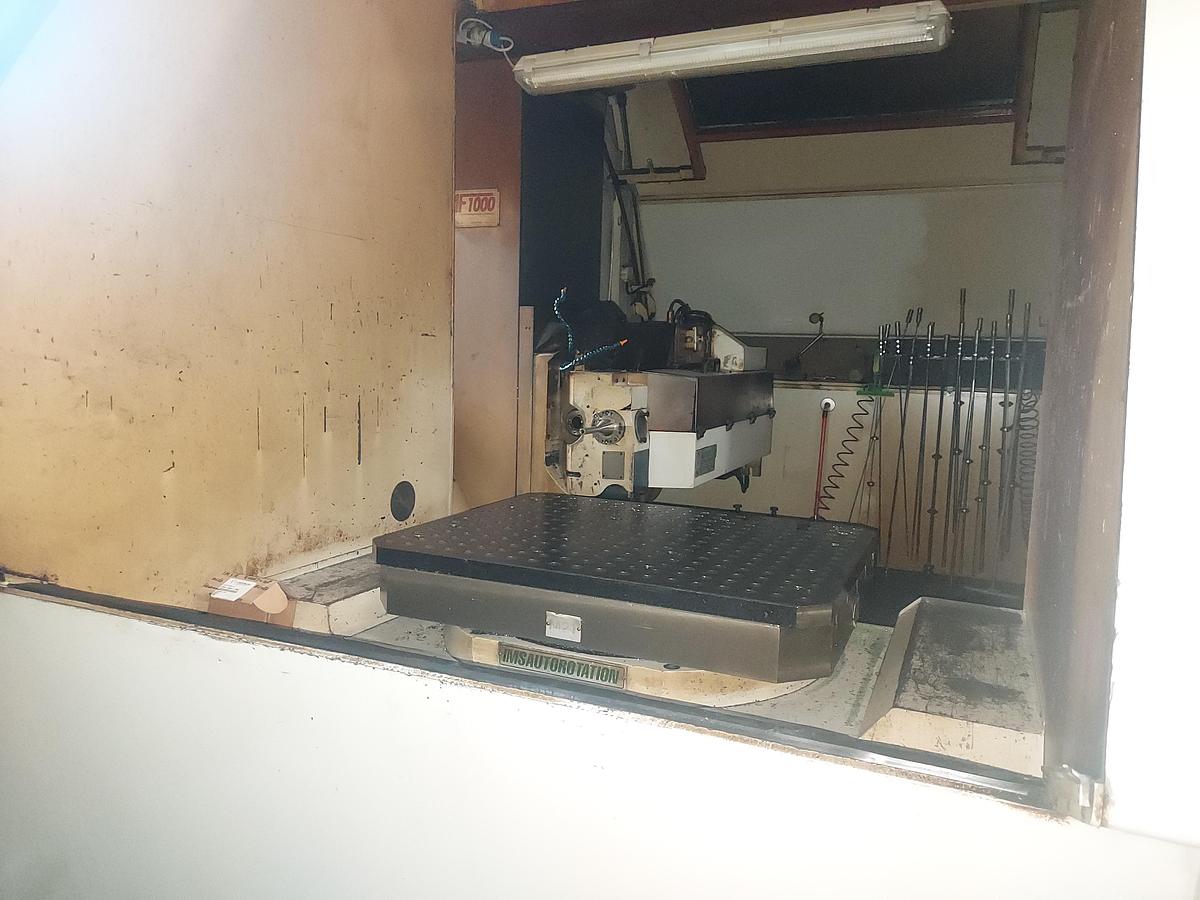

TAVOLA

Superficie 1000x800 mm

Risoluzione (asse B) 0,001 °

Portata statico 4.000Kg / dinamico 9.500 Kg

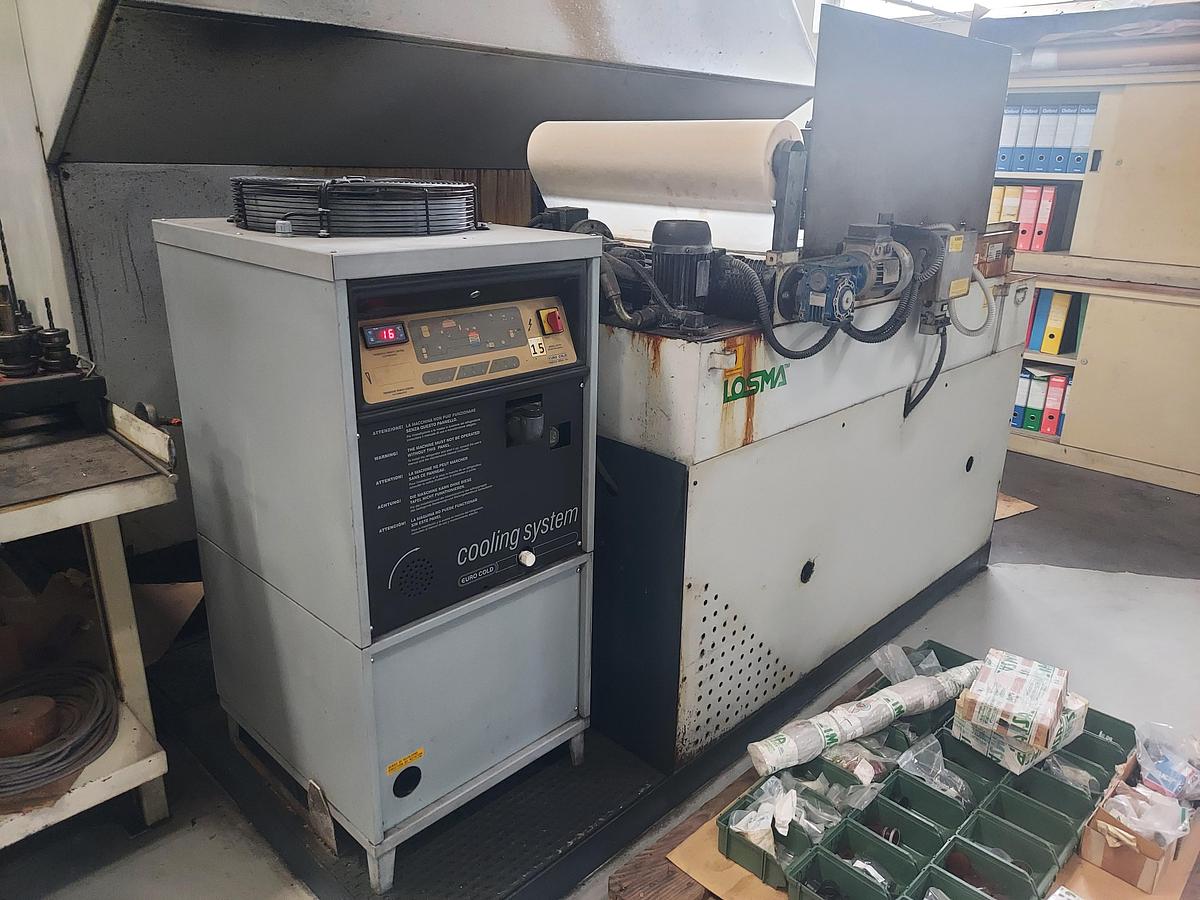

SISTEMA REFRIGERANTE

Capacità vasca 650 l

EXTRA

Potenza totale installata 30 Kw

Peso macchina 17.500 Kg

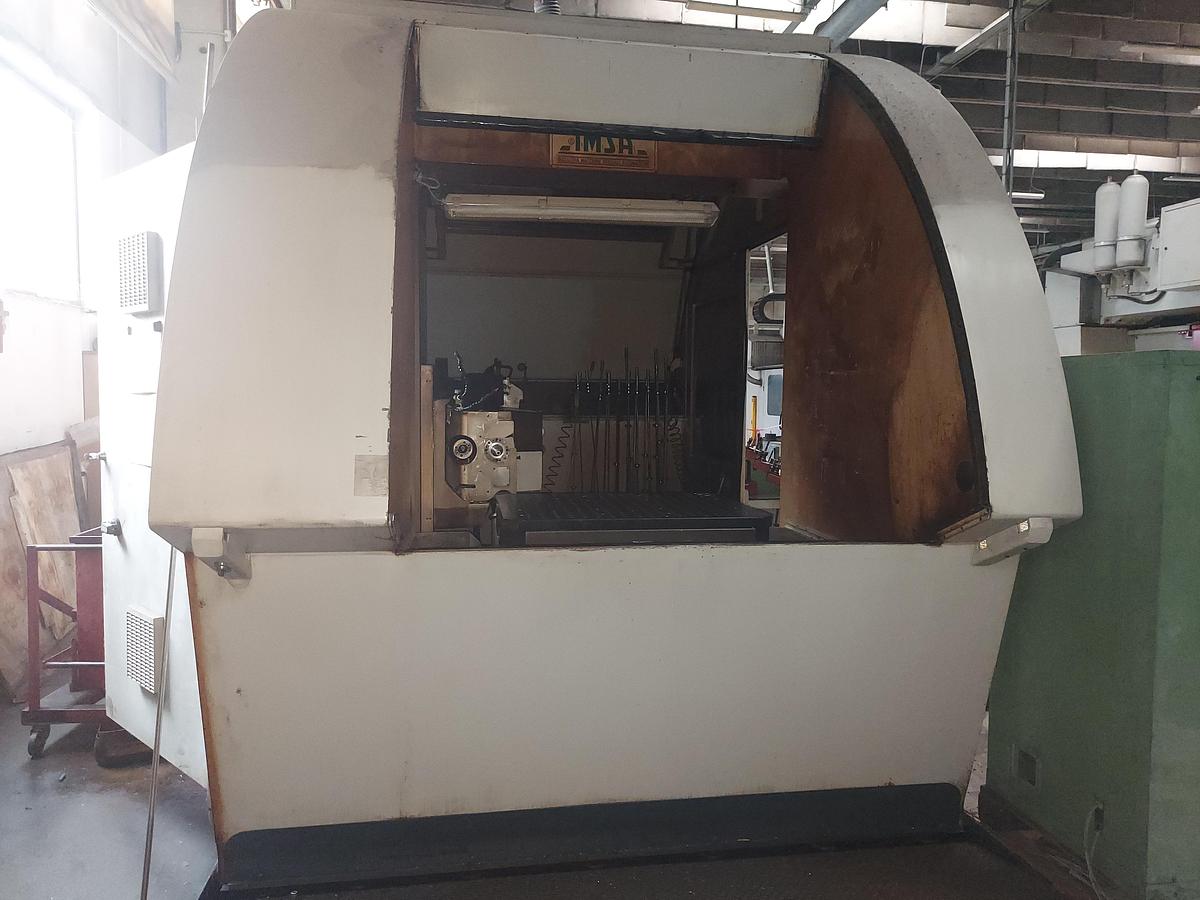

Carenatura integrale

- EVACUATORE TRUCIOLI

- PUNTE, CONI ED UTENSILERIA VARIA
